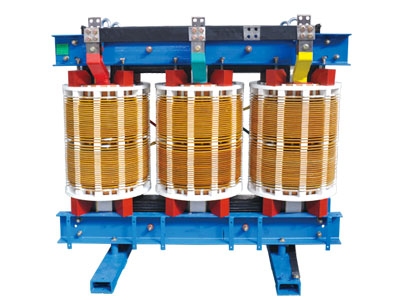

SGB10型系列非包封线圈

【额定容量】：30kva-4000kva 【额定电压】：6kv-35kva
【联结组别编号】：Dyn11，Yyno

产品价格￥

产品用途

SG（B）10系列H级绝缘干式变压器采用优质环保材料,先进的生产检测设备按严格的工艺生产而成,具有高性能、高安全、承受热冲击能力强等特点，它适用于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。如：高层建筑、商业中心、住宅小区、医院、化工厂、核电站、

全国24小时销售热线:181 1221 2973

获取优惠报价在线咨询设备

采用美国UL认可的NOMEX绝缘系统生产的非包封线圈三相干式电力变压器，具有安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准，如：局放水平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等，可安装在靠近湖、海、河边污秽潮湿的环境及防火要求高，负荷较大的地区，适用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

产品概述

本公司生产的干式变压器其性能指标符合各项标准，经用户使用证明，运行可靠，达到国家先进水平。该系列产品采用国外先进的制造技术，设计图纸及技术文件齐全、正确、清晰、，生产设备先进，制造工艺稳定，测定手段完备，为生产优质的产品提供了坚实的保障。

产品用途

SC(B)10型环氧树脂浇注干式变压器根据标准《干式电力变压器》制造，本产品性能损耗低，节能效果好，运行经济，免维护。除工艺结构先进，抗短路、雷电冲击水平高外，还具有阻然、防潮、防尘、噪声低等特点，可深入负荷中心。广泛适用于高层建筑、机场、车站、码头、电厂、变电站等。特别适合于易燃易爆等防火要求高的场所安装使用。

本公司生产的标准型变压器为不带外壳，防护等级为IP00，如客户需要提供防护等级为IP20和IP23的外壳。外壳可根据客户要求选用普通钢板、不锈钢板、铝合金等材料制作，并作酸洗、磷化、喷塑等处理。温度控制显示仪、负荷测录仪安装在外壳低压侧，方便用户观察，安全可靠。

性能参数

1、SC(B)10型主要性能参数见表

2、相数：3相

3、频率：50Hz

4、绝缘耐热等级：F级

5、绕组平均温升：≤100K

6、局部放电量：小于5pc

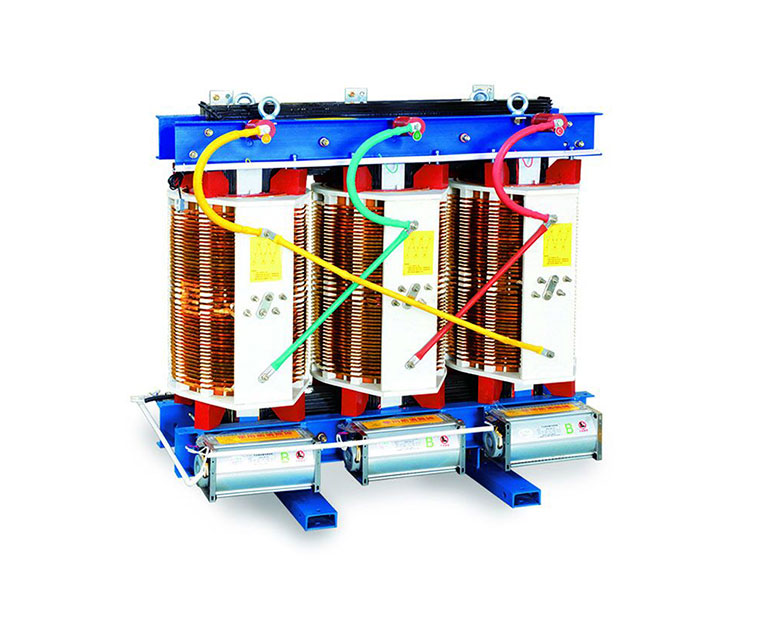

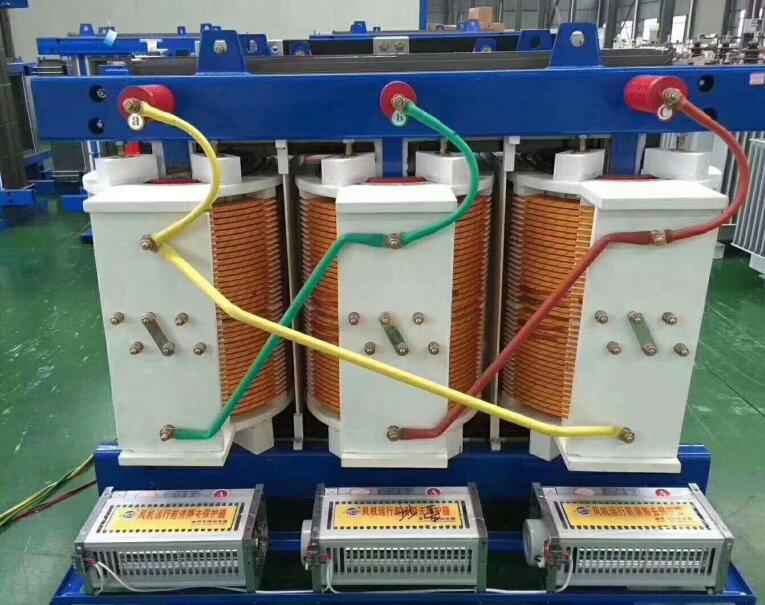

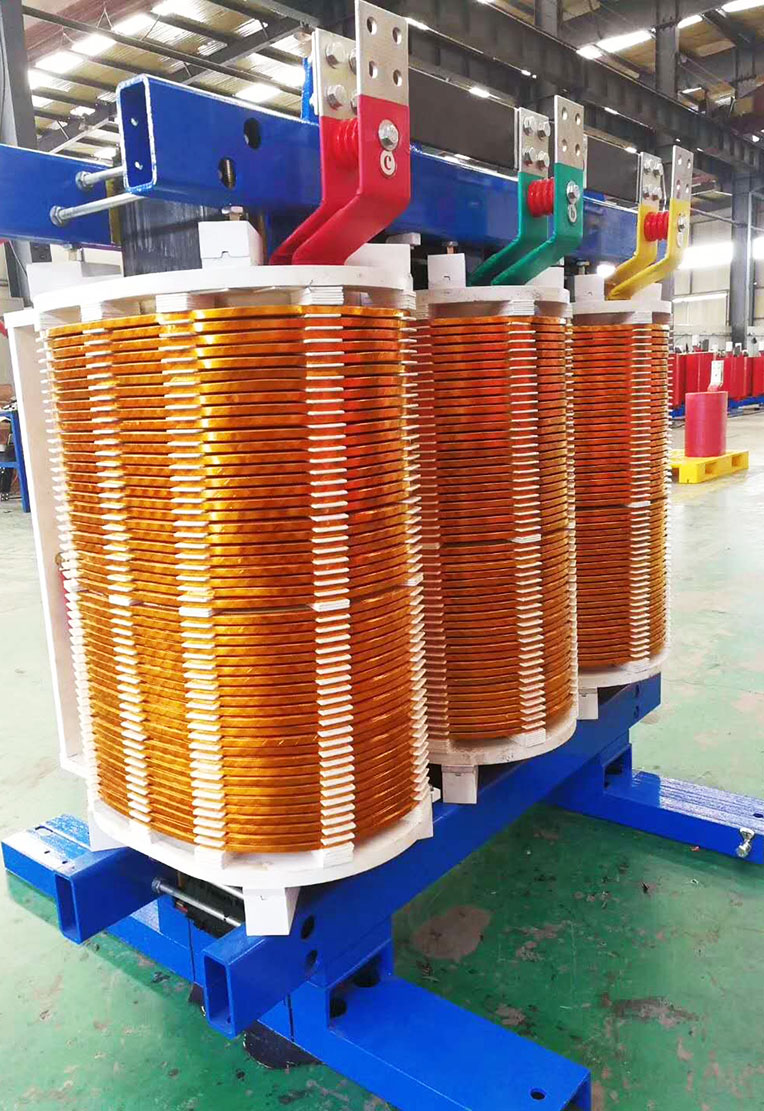

产品图片

产品参数

SC(B)10型10kV系列主要性能参数：

型号	额定容量（KVA）	联接组标号	电压组合（KV）			空载损耗（W）	负载损耗（W）	空载电流（%）	短路抗阻（%）
型号	额定容量（KVA）	联接组标号	高压	分接范围	低压	空载损耗（W）	负载损耗（W）	空载电流（%）	短路抗阻（%）
SC10-30	30	Yyn0 或 Dyn11	10 6.3 6	±5% ±2×2.5% 或 +3×2.5% -1×2.5%	0.4	190	710	2.4	4.0
SC10-50	50					270	1000	2.4
SC10-80	80					370	1380	1.8
SC10-100	100					400	1570	1.8
SC10-125	125					470	1850	1.6
SC10-160	160					550	2130	1.6
SC10-200	200					630	2530	1.4
SC10-250	250					720	2760	1.4
SC10-315	315					880	3470	1.2
SC10-400	400					980	3990	1.2
SC10-500	500					1160	4880	1.2
SC10-630	630					1350	5880	1.0
SC10-630	630					1300	5960	1.0	6.0
SC10-800	800					1520	6960	1.0
SC10-1000	1000					1770	1830	1.0
SC10-1250	1250					2090	9690	1.0
SC10-1600	1600					2450	11730	1.0
SC10-2000	2000					3050	14450	0.8
SC10-2500	2500					3600	17170	0.8
SC10-1600	1600					2450	12900	1.0	8.0
SC10-2000	2000					3050	15890	0.8
SC10-2500	2500					3600	18890	0.8

SC(B)10型10kV系列主要参考数据

型号	主机外形尺寸mm LBH	轨距mm X*Y	外壳尺寸mm长宽高	主机重量kg
SC10-30/10	696500785	400*450	110010001500	276
SC10-50/10	746550815	400*500	110010001500	371
SC10-80/10	826600863	400*550	115010001500	461
SC10-100/10	868700900	550*650	115010001500	563
SC10-125/10	898710908	550*660	125010501500	659
SCB10-160/10	952800903	550*750	125010501500	749
SCB10-200/10	976800960	660*750	135011001600	811
SCB10-250/10	10508001030	660*750	135011001600	883
SCB10-315/10	10488001078	660*750	140012001700	1066
SCB10-400/10	10728401170	660*790	140012001700	1325
SCB10-500/10	11308501288	660*800	150013002200	1498
SCB10-630/10 4%	11529001328	660*850	155013002200	1812
SCB10-630/10 6%	12549001218	820*850	155013002200	1793
SCB10-800/10	13149501194	820*900	160013002200	1978
SCB10-1000/10	138010001323	820*950	170013502200	2390
SCB10-1250/10	144010001465	820*950	175013502200	2688
SCB10-1600/10	151610501529	820*1000	183014002200	3341
SCB10-2000/10	166610501660	1070*1000	197014502200	4128
SCB10-2500/10	173010501778	1070*1000	205014502200	4896

SC(B)10型20kV无励磁调压电力变压器主要性能参数：

型号	额定容量（KVA)	联结组标号	电压组合（KV)			空载损耗（W）	负载损耗（ W)	空载电流（%）	短路抗阻（%）
型号	额定容量（KVA)	联结组标号	高压	分接范围	低压	空载损耗（W）	负载损耗（ W)	空载电流（%）	短路抗阻（%）
SC10-50	50	Yyn0或Dyn11	20	±5% ±22.5%或 -32.5% -1*2.5%	0.4	345	1180	2.4	6.0
SC10-100	100					545	1910	2.2
SC10-160	160					682	2780	1.8
SC10-200	200					745	2820	1.8
SC10-250	250					855	3280	1.6
SC10-315	315					980	3910	1.6
SC10-400	400					1165	4640	1.4
SC10-500	500					1365	5550	1.4
SC10-630	630					1545	6550	1.2
SC10-800	800					1775	7910	1.2
SC10-1000	1000					2090	9370	1.0
SC10-1250	1250					2410	11050	1.0
SC10-1600	1600					2820	13300	1.0
SC10-2000	2000					3280	15690	0.8
SC10-2500	2500					3910	18550	0.8

SC(B)10型35kV无励磁调压电力变压器主要性能参数：

型号	联结组标号	电压组合（KV)			空载损耗（W）	负载损耗（ W)	空载电流（%）	短路抗阻（%）
型号	联结组标号	高压	分接范围	低压	空载损耗（W）	负载损耗（ W)	空载电流（%）	短路抗阻（%）
SC10-800	Dyn11 Yd11 Yyn0	35-38.5	±5%或±2*2.5%	3.5 6 6.3 10 10.5 11	2200	9400	1.1	6.0
SC10-1000					2610	10800	1.1
SC10-1250					3060	11900	1.0
SC10-1500					3600	15400	1.0
SC10-2000					4130	18200	0.9	7.0
SC10-2500					4750	21800	0.9	7.0
SC10-3150					5880	24500	0.8	8.0
SC10-4000					6860	29400	0.8
SC10-5000					8180	34960	0.7
SC10-6300					9680	40800	0.7
SC10-8000	Dyn11 Yd11 YNd11				11000	46060	0.6	9.0
SC10-10000				6 6.3 10.5 11	12660	56500	0.6
SC10-12500					15400	64600	0.5
SC10-16000					18900	76000	0.5
SC10-20000					22400	85500	0.4	10.0

绝缘水平

电压等级kv	最高运行电压kv（有效值）	额定短时工频耐压kv（有效值）1分钟	额定电雷冲击耐受电压kv（峰值）
电压等级kv	最高运行电压kv（有效值）	额定短时工频耐压kv（有效值）1分钟	全波	截波
0.4	0.46	5	75	85
10	12	35	75
20	24	50	125
35	42	70	170
